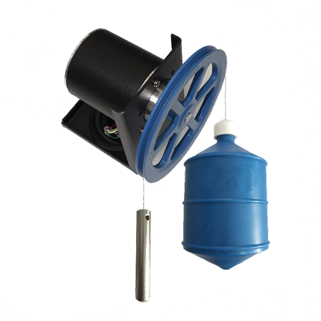

KH.WFH-1型浮子水位計（帶水位顯示）是集機、電技術于一體的數字化傳感器。通過輸出軸的角度位移量轉換成相應的數字量，可以高精度測量被測液位高度，能確認準確位置。本儀器由浮子、鋼絲繩、重錘、測輪、傳感器、支架、輸出插座等部分構成。

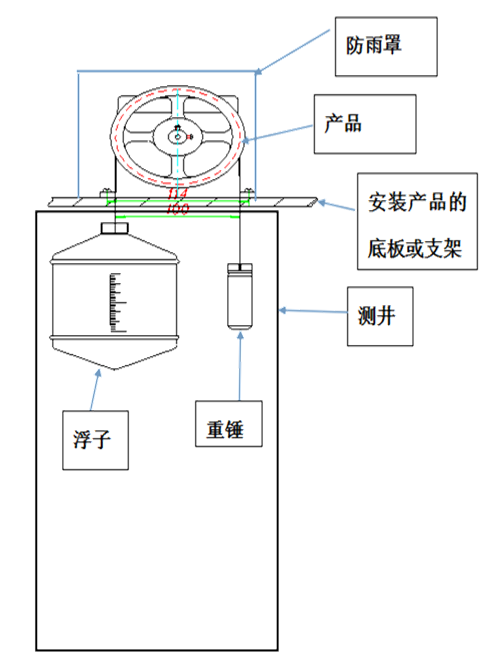

水位傳感器測輪安裝在編碼器輸入軸上，鋼絲繩一端連接浮子、另一端連接重錘，鋼絲繩繞在測輪上。當液位發生變化時浮子隨液位的變化而升降，鋼絲繩帶動測輪轉動，編碼器輸出相應的實時水位值。
功能特點
- 結構合理，抗干擾能力強，性能穩定可靠， 壽命長 ；
- 分辨率高，量程大；
- 有掉電后信號跟蹤記憶功能。
應用場景
廣泛適用于對江河湖泊、水庫、船閘、水庫、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。
技術參數
| 測量范圍 | 0-5、10、20、40、80米按要求 |
| 水位變率 | ＜100厘米/分 |
| 分辨力 | 1cm |
| 水位輪啟動力矩 | ＜100克·厘米（0.0098N·m） |
| 測量準確度 | ≤±1cm或0.2%F·S |
| 顯示器 | 十進制機械計數器 |
| 水位輪工作周長 | 32cm |
| 測量纜 | Φ0.8mm不銹鋼纜 |
| 浮子直徑 | 10cm |
| 輸出形式 | 接點通斷輸出 |
| 接觸電阻 | ≤0.5Ω |
| 絕緣電阻 | ≥10MΩ |
| 通信接口（選裝） | RS485接口（MODBUS-RTU協議），格雷碼輸出， 4-20mA電流模擬量輸出。 |
| 環境溫度 | -30℃～85℃ |
| 相對濕度 | ＜95%(40℃) |
| 尺寸 | 132×132×115 |
| 可靠性指標 | 在滿足儀器正常維護條件下，MTBF≥25000小時。 |
| 電源電壓 | 12-24VDC（格雷碼輸出不用） |
